Распределительные шкафы (ШУР, ШР, ЩЭ)

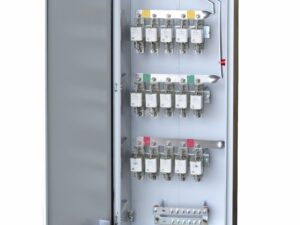

Шкафы распределения типа ШР предназначены для приема и распределения электрической энергии, а также защиты электрических установок при пе­регрузках и коротких замыканиях в сетях переменного тока частотой 50 Гц напряжением до 400 В с глухозаземленной нейтралью и током не более 400 А. Защита отходящих линий осуществляется при помощи плавких предохранителей.

Шкафы ШР имеют различную комплектацию и конфигурацию, могут быть изготовлены как по типовым схемам, так и по индивидуальным схемам заказчика (исполнение по способу установки, степени защиты, виду климатического исполнения, место кабельных вводов и пр.)

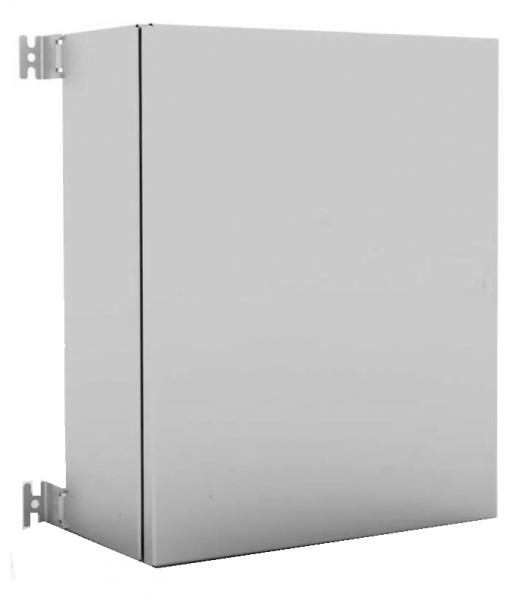

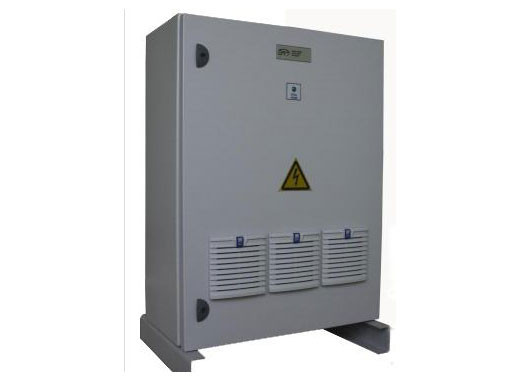

Шкаф управления разъединителями ШУР предназначен для дистанционного управления питанием высоковольтного разъединителя трехфазным или однофазным переменным электрическим током на подстанциях ОРУ 110-250кВ.

Шкаф ШУР предназначен для эксплуатации в следующих условиях:

• в части воздействия климатических факторов внешней среды исполнение по ГОСТ 15150-69 – У,
• в части воздействия механических факторов – группа условий эксплуатации М1 по ГОСТ 17516-72;
• высота над уровнем моря – не более 2000 м;
• рабочее положение в пространстве – вертикальное;
• температура окружающего воздуха – в соответствии с климатическим исполнением по ГОСТ 15150-69;
• степень загрязнения окружающей среды – 3 по ГОСТ Р 51321.1-2000.

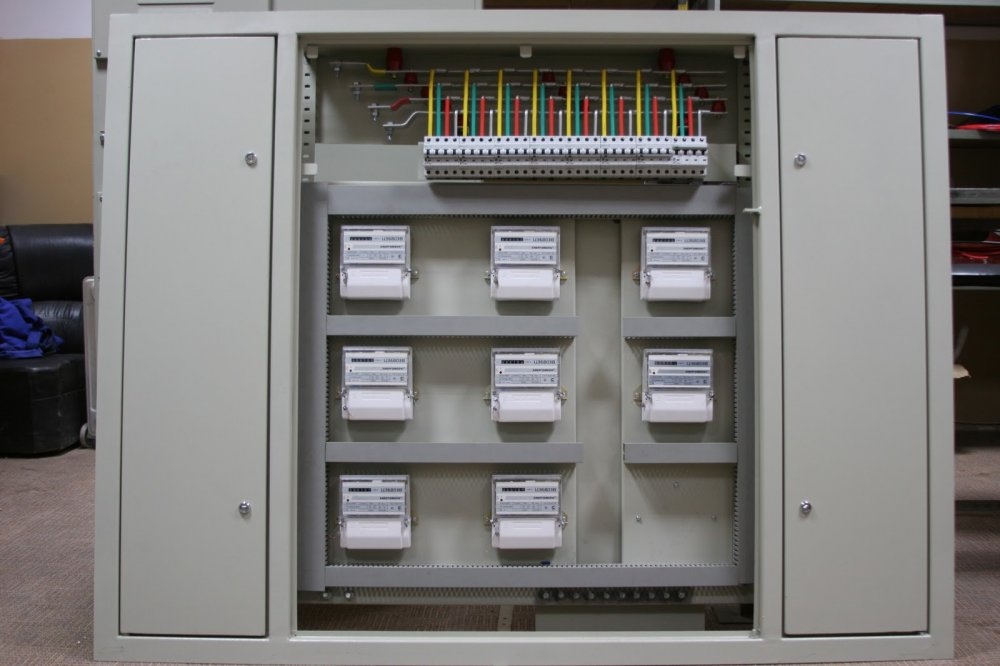

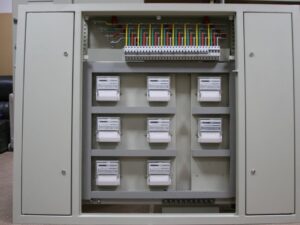

Щиты электрические этажные ЩЭ предназначены для распределения и учета электрической энергии напряжением 220 В, а также для защиты при перенапряжениях, коротких замыканиях и недопустимых токах, стока на землю в трехфазных сетях напряжением 380/220 В частотой до 60 Гц с глухозаземленной нейтралью.
